案例摘要：工信部直属”双一流”高校水下装备科研项目配套的电池舱，为 TC4 钛合金薄壁深腔 + 焊接结构（典型壁厚 1.0–2.0 mm）。宝鸡兆隆以变形控制四步法（软爪/真空均匀装夹、顺铣对称分层、去应力退火、半精后刀补修正）解决薄壁回弹难题，并以钛焊接三重气体保护保证焊缝致密，配合气密/氦检漏完成密封交付。

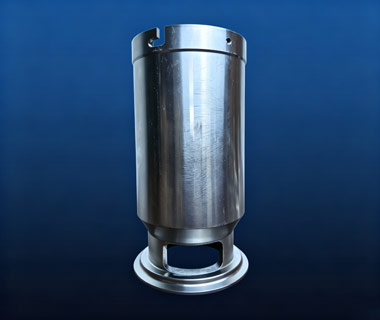

壁深腔筒形件
一、零件特征与技术难点
| 特征 / 要求 | 说明 |
|---|---|
| 材料 | TC4 钛合金薄板 + 焊接结构 |
| 结构 | 薄壁深筒（典型壁厚 1.0–2.0 mm）+ 端盖焊缝 + 密封接口 |
| 最大风险 | 薄壁变形：钛弹性模量仅约 105 GPa（约为钢的 1/2），切削力下让刀、回弹显著；毛坯残余应力去除后重新分布导致翘曲 |
| 密封要求 | 焊缝致密，气密/水压合格，必要时氦质谱检漏 |
二、变形控制四步法（兆隆标准做法）
| 步骤 | 做法 |
|---|---|
| ① 装夹 | 软爪车削（爪口与工件轮廓吻合，接触面积 ≥ 80%）或真空吸盘铣削（0.6–0.8 bar）；压板下垫橡皮分散夹紧力，禁止压板压在已加工面 |
| ② 策略 | 优先顺铣（切屑由厚到薄，热输入低）；大轴向切深 ap + 小径向切深 ae；对称分层去除，每层单边 ≤ 0.3 × 壁厚 |
| ③ 释放 | 每去除约 0.3 mm 松开夹紧力释放一次应力；粗加工后去应力退火（480–600 ℃ 保温 1–2 h） |
| ④ 补偿 | 半精加工后按实测数据修正精加工刀补（尺寸检测可委托有资质的第三方机构）；精加工余量统一留 0.10–0.15 mm |
判定标准：精加工后变形量 > 0.05 mm/100 mm 必须返工，不允许靠”装配时校正”。
薄壁件铣削参数（TC4，壁厚 0.8–2.0 mm）
| 工序 | Vc (m/min) | Fz (mm/z) | ap (mm) | ae (mm) |
|---|---|---|---|---|
| 粗铣 | 30–50 | 0.04–0.06 | 0.5–1.0 | 0.2–0.3 |
| 半精铣 | 50–70 | 0.03–0.05 | 0.2–0.5 | 0.1–0.2 |
| 精铣 | 60–80 | 0.02–0.04 | 0.05–0.1 | 0.05 |
三、钛合金焊接与密封
- 焊接方法：TIG（钨极氩弧焊）
- 三重气体保护：钛在 400 ℃ 以上对氧氮氢极度敏感，必须焊枪主保护 + 拖罩保护 + 背面保护全程通氩气
- 焊前清理：丙酮/无水乙醇除油、专用不锈钢丝刷（禁用碳钢刷）、酸洗去氧化层，清理后 4 h 内施焊
- 焊缝色标判定：银白/淡黄合格；蓝色、紫色、灰色为保护不良，须打磨重焊
- 焊缝检验：外观 + 渗透检测（PT），按图纸等级做射线（RT）或超声（UT）
- 密封检验：气密/水压试验（按图纸压力等级保压），必要时氦质谱检漏
钛屑防火：薄壁件加工产生细碎钛屑易燃，必须湿式收集、单独存放，配 D 类干粉灭火器，严禁用水扑救。
四、质量检测与交付
- 首件三检（自检 → 互检 → 专检），全尺寸检测（可委托第三方）
- 焊缝无损检测报告（PT/UT/RT，按图纸等级，可外协有资质单位）
- 随货文件：3.1 材质证明、尺寸检测报告、热处理记录（按需）、合格证，一物一档可追溯
资质支撑：ISO 9001:2015（30725Q20092R05）与 GJB 9001C-2017（BAC12025073F0）双体系，可签项目级保密协议。
五、常见问题（薄壁件 / 焊接）
Q1：钛合金薄壁件为什么变形，怎么解决？
钛弹性模量约 105 GPa（钢的一半），切削力下让刀回弹，残余应力去除后重新分布翘曲。四步解决：均匀装夹 → 顺铣小径向切深对称分层（每层 ≤ 0.3×壁厚）→ 粗加工后去应力退火 480–600 ℃ → 半精后按实测数据修正刀补（检测可委托第三方），精加工余量 0.10–0.15 mm。
Q2：钛合金怎么焊接，为什么需要三重气体保护？
钛 400 ℃ 以上对氧氮氢敏感，氧化严重降低接头塑性。三重气体保护即焊枪主保护 + 拖罩 + 背面保护全程通氩气；焊前除油、专用钢丝刷清理、酸洗，4 h 内施焊；焊后按颜色判定（银白/淡黄合格）。
Q3：电池舱密封性怎么检测？
按图纸压力等级做气密/水压试验并保压，必要时氦质谱检漏（可检极小泄漏率）；焊缝先 外观 + PT，按等级补做 RT/UT。
Q4：钛合金薄壁件最薄能加工到多少？
典型壁厚 1.0–2.0 mm，工艺能力覆盖 0.5 mm 级薄壁件。关键在每道切深 ≤ 0.3×壁厚，配合真空吸盘/软爪装夹与工序间去应力退火。
