案例摘要：工信部直属”双一流”高校水下装备科研项目配套的水下信标壳体，采用 TC4（Ti-6Al-4V）钛合金，属小型精密回转件。宝鸡兆隆以数控车与加工中心分序装夹完成车削、铣削、钻孔、攻丝，配合钛攻丝防咬合工艺与密封面 Ra≤0.8 μm 质量控制，实现可靠密封与批量互换装配，随货提供 3.1 材质证明与尺寸检测报告。

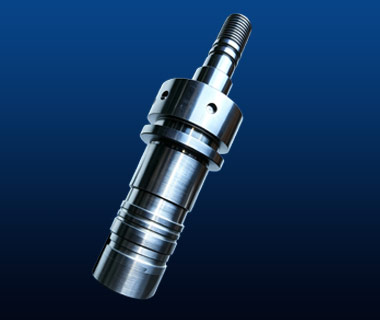

TC4钛合金水下信标壳体精密回转件-多段异形螺纹接头-宝鸡兆隆

信标壳体类回转件

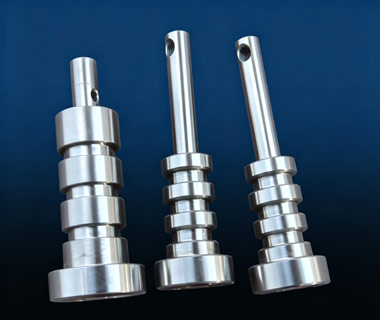

TC4钛合金小型精密回转件三件组-多级台阶-宝鸡兆隆

小型精密件（多品种小批量）



一、零件特征与技术难点

特征 / 要求 说明
材料 TC4（Ti-6Al-4V），棒材按 GB/T 2965 / ASTM B348 验收，力学性能符合抗拉 ≥ 895 MPa
结构 小型回转体：多段异形台阶 + 螺纹 + 密封面 / O 型圈槽 + 多孔系，局部薄壁
核心要求 密封可靠、螺纹孔不咬合、同轴度稳定、批量可互换装配
工作环境 海水长期浸泡 + 压力载荷，要求耐蚀、耐压、近无磁
为什么用钛：海水腐蚀率远低于 304/316 不锈钢；密度 4.51 g/cm³ 约钢的 57%，减重 40%+；磁导率约 1.00005 近无磁，不干扰水声与磁测量。

二、加工方案：数控车 + 加工中心分序加工

工艺路线

  1. 图纸评审（DFM）：确认密封槽、螺纹底孔、表面处理要求
  2. TC4 棒材入厂复验（炉批号 + 材质证明 + 化学成分复验按需）
  3. 下料 → 粗车（留 0.5–2.0 mm 单边余量）
  4. 去应力退火（480–600 ℃ 保温 1–2 h）
  5. 数控车精车 → 加工中心铣槽、钻孔、攻丝
  6. 表面处理：酸洗 / 钝化（按图纸等级）
  7. 全尺寸检测（可委托第三方）→ 清洁包装 → 随货文件

设备与精度

设备 加工精度 用途
数控车 SK50S 系列（8 台） 按图纸公差 回转体外圆、端面与螺纹车削
立式加工中心 台川 V850 / V1170 按图纸公差 铣槽、钻孔与攻丝
四轴回转台 谭佳 255 按图纸公差 多面分度加工

TC4 车削参数（参考）

工序 刀具 Vc (m/min) f (mm/r) ap (mm) 冷却
粗车 涂层硬质合金 CNMG/DNMG 40–60 0.15–0.30 1.5–4.0 高压内冷 70 bar
精车 无涂层硬质合金 / DLC 60–80 0.05–0.12 0.1–0.5 高压内冷 70 bar

钛合金攻丝防咬合四招

  1. 底孔直径比钢件标准加大 0.10–0.15 mm（M4–M6）；
  2. 优先螺纹铣削或刚性同步攻丝；
  3. 切削速度 8–15 m/min，使用专用攻丝膏；
  4. 盲孔攻丝前清屑，孔底留空刀槽。
防污染：钛件表面不得有铁污染，工序间禁用碳钢刷、碳钢台面直接接触，防止铁嵌嵌入引发海水局部腐蚀。

三、质量检测与交付

  • 首件三检：操作工自检 → 班组长互检 → 质检员终检，全尺寸 + 表面 + 关键形位公差
  • 密封面检测：粗糙度 Ra ≤ 0.8 μm，无接刀痕、颤纹、撕裂
  • 螺纹检测：通止规 + 首件剖检（按需）
  • 随货文件：3.1 材质证明（炉批号对应）、尺寸检测报告、合格证（批号+炉号+顺序号），一物一档，记录保存 ≥ 10 年
资质支撑：ISO 9001:2015（30725Q20092R05）与 GJB 9001C-2017（BAC12025073F0）双体系，可签项目级保密协议。

四、常见问题（信标壳体 / 小型精密件）

Q1：水下信标壳体用什么材料？

通常选用 TC4（Ti-6Al-4V）：抗拉强度 ≥ 895 MPa，耐海水腐蚀，近无磁不干扰水声与磁测量，适合深海耐压密封结构。

Q2：小型回转件如何保证同心度与密封面质量？

数控车与加工中心分序完成，基准一次找正并在两道工序间统一传递，同轴度按图纸公差控制；密封面无涂层刀片精车，Ra ≤ 0.8 μm、无接刀痕。

Q3：钛合金攻丝为什么容易断锥咬死，怎么解决？

钛导热差、切屑易与丝锥粘结。解决：底孔加大 0.10–0.15 mm、螺纹铣削优先、Vc 8–15 m/min、专用攻丝膏、盲孔留空刀槽并及时清屑。

Q4：科研用钛合金小件最小起订量多少？

支持单件起订，不设最小批量门槛，报价阶段同步输出图纸可加工性（DFM）意见。
